LGB GE6/6 I Krokodil 413 (LGB 2040)

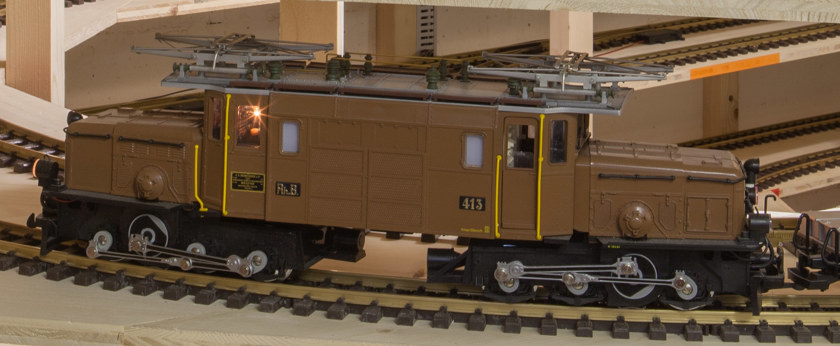

Das LGB Krokodil GE6/6 I 413 (LGB 2040)  war mein allererstes grosses Umbauprojekt.

Zielsetzung

  • Entkuppler
  • Vorbildgerechtes Licht
  • Strompuffer und Stabilisator (Elko)
  • Finescale Sound
  • Zimo Decoder (MX695-LV)

Entkuppler
Diese Loks kann seine Wagen auf Knopfdruck abhängen. Dies wurde mit den neuen Entkupplern von Massoth realisiert.

Licht
Nebst Front und Rücklicht, kann der Lokführerstand beleuchtet werden. Die Führerstandbeleuchtung wird bei der Fahrt automatisch abgeschaltet. Bei Mehrfachtraktion können die nicht benötigten Lichter unterdrückt werden, damit sich die Loks nicht gegenseitig anleuchten.


Arbeiten

Stromabnahme
Die Stromabnahme und Versorgung besteht bei dieser Lok aus nur 3 anstatt 4 Drähten. Damit ein digitaler Betrieb möglich ist, muss die gemeinsame Verbindung getrennt und eine neues dediziertes Kabel für die Stromabnahme angebracht werden. Zu diesem Umbau habe ich leider keine Detail-Fotos gemacht, bei meinen anderen älteren Umbauten sind entsprechende Bilder zu finden, ebenfalls gibt es im Internet einige Anleitungen zu diesem Thema.

Licht und bestehende Platinen
Ich hab alle bestehenden Platinen entfernt und alle Stromkabel für die Lampen beschriftet und verlängert. Alle Glühbirnen wurden durch neue 5V Glühbirnen ersetzt.

Lautsprecher
Entweder wird in den Lokboden ein entsprechendes Loch gefräst (z.B mit einem Dremel), oder der Lokboden wird durch ein entsprechendes Ersatzteil mit Lautsprecher ersetzt. (Ich hab im 2013 noch ein entsprechendes Ersatzteil gefunden)

Entkuppler
Für die Anbringung des Massoth Entkupplers, müssen die Drehgestelle etwas modifiziert werden. Im Massoth Forum gibt es ausgezeichnete Beschreibungen.

Ausstehende Arbeiten / Verbesserungen
Da der Bleiklotz wegen des Lautsprechers geopfert wurde, ist die Lok nun einiges leichter. Um die Zugkraft zu erhöhen, wird zusätzliches Gewischt benötigt.

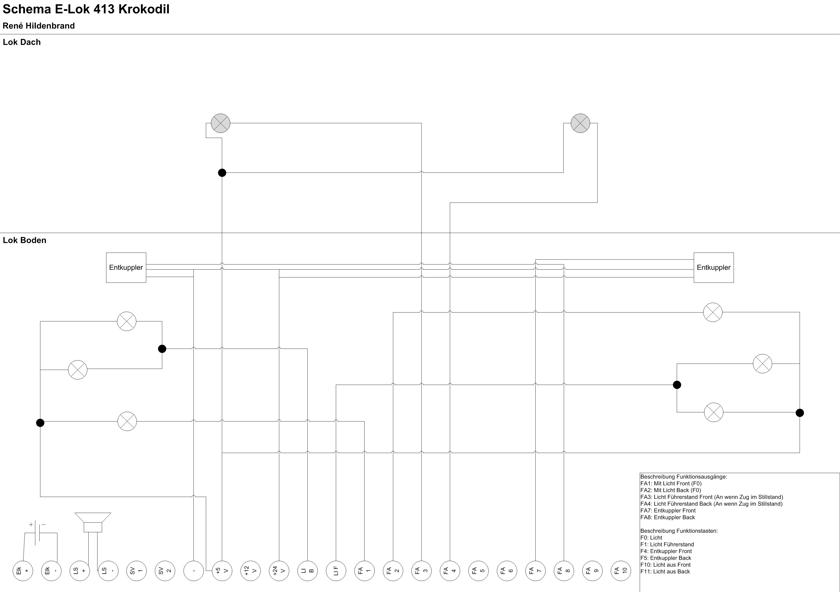

Verkabelungsschema

Nachfolgend ist mein Verkabelungsschema zu finden.
Die Funktionstastenbelebung entspricht dem Beschrieb auf der Umbaustartseite.
Download als PDF / JPG

Schema E-Lok 413 Krokodil.jpg
